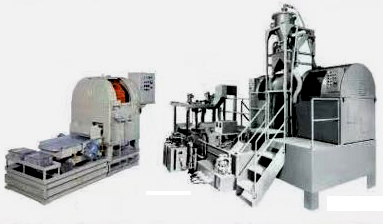

卧式离心光饰机(液抛机)
它的主要工作原理是在回转圆盘上等距离偏置四个六角滚筒,回转圆盘由电动机驱动,六角滚筒通过逆转式离合器装置传动,六角滚筒既随回转圆盘公转,又随逆回转圆盘转动方向自转。由于公转的作用,使六角滚筒产主很大的离心力,将六角滚筒内的成型磨块和工件甩向滚筒内的向外一侧,并互相间产生压力,在逆转式高合器的作用,使六角滚筒产生与回转圆盘运动方向相反的逆回转,速化为I=~1,由于自转的作用,使滚筒内的工作与磨块产生强烈的流动和摩擦,在这种离心力和高速流动的作用下,六角滚筒内的工件被磨块恰似用沙纸打光一样,可在较短的时间内将零件的毛刺、飞边去掉,并可抛光。该机光整效率极高,适用于中小零件光整加工。
GL8系列高效卧式离心型光饰机
GL8系列高效倾斜离心型光饰机
型号
Model料筒容积(L)
Drum Vol料筒转度(r.p.m)
Drum电机功率(kw)
Motor Power长宽高(mm)
L×W×H总重量(kg)
Weight
GL8-36
9×4
185
2.2
1000×920×1250
450
GL8-80
20×4
145
5.5
1400×1200×1600
1000
LDG流动式光饰机LDG流动式光饰机是利用底部回转盘高速运转产生离心力,使工作与磨料在固定槽内的作用下产生强力摩擦,形成螺旋的涡流运动。
型号
容量
(L)长宽高
(mm)出料高度
(mm)电机功率
(kw)总重量
(kg)
Model
Volume
L×M×H
Height
Motor Power
Weight
LDG
50
1480×660×1240
250
2.2
450
LDG
120
1700×770×1500
300
4/5.5
1000
